Badania makro i mikrostruktury rozpylonej cieczy

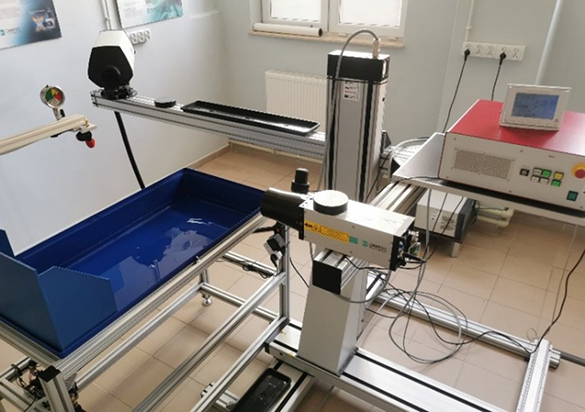

Stanowisko Laserowej Anemometrii Dopplera

zakresie badań:

• ilościowy rozkład średnic kropel,
• składowych prędkości kropel i rozkładów ich zmian,
• koncentracji kropel w strumieniu rozpylonej cieczy (gęstość strumienia).

Stanowisko laboratoryjne funkcjonuje w oparciu o metodę  laserowej anemometrii Dopplera i jest wykorzystywane do prowadzenia badań laboratoryjnych ukierunkowanych na analizę mikrostruktury widma rozpylonej cieczy, aerozoli, przepływu cieczy  wytwarzanej przez różnego rodzaju rozpylacze lub dysze. Parametry te posiadają decydujący wpływ na efektywność funkcjonowania rozpylaczy lub dysz, a przede wszystkim na jakość i skuteczność ich zastosowań praktycznych, np. zabiegu chemicznej ochrony roślin, chłodzenia gazu, gaszenia pożarów itp. System pomiarowy jest umieszczony na trójosiowym zespole przesuwowym (trawersie), umożliwiającym zautomatyzowany pomiar wielopunktowy w przestrzeni pomiarowej.

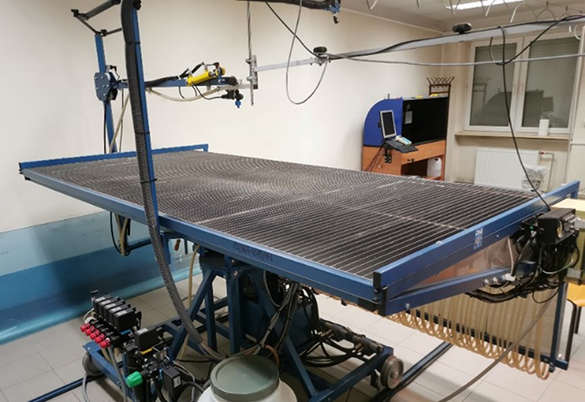

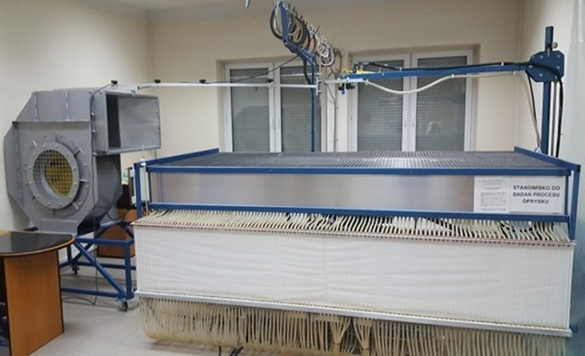

Stanowisko do badań rozkładu poprzecznego cieczy

zakresie badań:

• dokładny pomiar rozkładu poprzecznego cieczy (błąd poniżej 0,5%) a w szczególności wskaźnika poprzecznej nierównomierności dla pojedynczego rozpylacza lub zespołu rozpylaczy,
• analiza wpływu zmian parametrów użytkowych, konstrukcyjnych i funkcjonalnych rozpylaczy na poprzeczny rozkład cieczy na opryskiwanej powierzchni i wartości wskaźnika poprzecznej nierównomierności, a w szczególności:
  • wysokości nad opryskiwaną powierzchnią,
  • ciśnienia cieczy,
  • wydatku jednostkowego cieczy,
  • całkowitego kąta strumienia cieczy,
  • kąta asymetrii strumienia cieczy,
  • kąta ustawienia rozpylacza względem opryskiwanej powierzchni.
• pomiar, rejestrowanie i archiwizacja zmian wartości wymienionych parametrów i czynników wraz z wynikami ilościowej oceny jakości oprysku w czasie rzeczywistym  umożliwiającą ich dalszą obróbkę i analizę z wykorzystaniem specjalistycznego oprogramowania komputerowego.

Stanowisko wyposażone jest w system umożliwiający automatyzację pomiarów. Wyniki objętości z poszczególnych rowków przekazywane są do stanowiska komputerowego. Układ automatycznego sterowania i kontroli, w który wyposażono stanowisko laboratoryjne umożliwia wyeliminowanie wahań ciśnienia roboczego i uzyskanie założonej dawki oprysku na niezmiennym poziomie w czasie pomiarów. Układ składa się z precyzyjnego przepływomierza, czujnika ciśnienia oraz zaworów: bezstopniowego, sterującego ciśnieniem i odcinającego, które są sprzężone z kartą pomiarową i komputerem. W czasie pomiarów rejestrowane są w pamięci komputera wartości parametrów pracy stanowiska oraz objętości cieczy zgromadzonych w poszczególnych cylindrach pomiarowych stołu rowkowego. Program komputerowy, w który wyposażono stanowisko umożliwia wyznaczenie wartości wskaźnika CV.
